ADAS

结构图示

1.产品尺寸图

2.结构爆炸图

安装操作说明

1.安装位置

安装位置图示：

1）ADAS 算法摄像头画面角度示例 2）DSM 算法摄像头画面角度例

2.接线说明

3.上线参数

4.智行运维宝

图示说明：

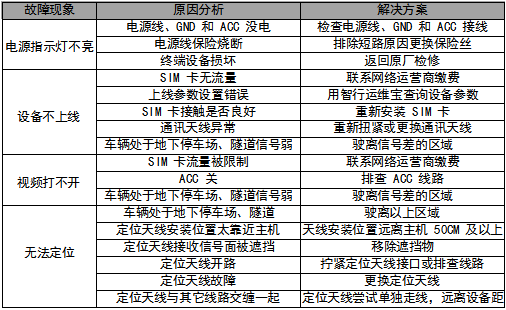

常见问题

注意事项

1、天线安装位置：安装时请不要把 4G 天线、定位天线与视频线、电源线交缠在一起， 需单独走线。为减少干扰，4G 天线、定位天线安装的位置跟设备的距离保持在 50CM 以上， 天线不能被金属特体遮挡。
2、更换 TF 卡/SIM 卡：需要在设备完全关机的情况下进行 TF 卡和 SIM 卡的插拔和更换。
3、ADAS 算法摄像头：画面中天空和地面所占比例尽可能各占一半，贴在前挡风玻璃的水平方向的正中间，安装时使用安装包里面的水平仪，保证水平安装。
4、DSM 算法摄像头：正常开车时的坐姿，头像尽可能在画面中间，尽可能安装在正前方。
5、接线：电源线和 GND 线要选择尽可能粗（和设备电源线粗细接近）的线进行，所有的线材接线都要接牢靠，并用胶布包好。
6、SIM 卡：设备只支持中卡安装。
